液晶拼接屏屏幕設置
閱讀【2038次】 日期【2018-06-08】
液晶拼接屏的控制和操作完全是通過控制軟件來實現的,通過控制軟件可以進行液晶拼接屏系統的開機與關機,屏幕的顯示模式,屏幕的區功能設置跟液晶拼接屏的顯示模式有關,現在我們就來談談如何來設置液晶拼接屏的區功能。
1、串口設置:點擊串口設置旁的下拉菜單,選擇需要的串口,之后點擊打開串口,如果這個串口沒有被占用,則顯示串口打開成功,否則顯示串口打開失敗,再繼續選擇可用串口,用來設置控制計算機發送到屏幕的串口號,以便于將控制指令發送給屏幕。.

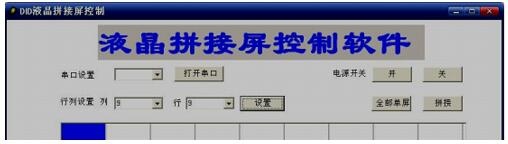

液晶拼接屏控制器設置
2、行列設置:點擊行列下拉菜單,選擇需要的行和列,例如實際需要3行4列,那么就選擇列4行3,點擊設置就可以將屏幕選擇去變?yōu)?行4列,用來設置實際需要的行列數量。
3、電源開關:在屏幕選擇區選擇要打開關閉的屏幕,單個屏幕點擊單個屏幕,多個屏幕按住鼠標左鍵直到要結束的屏幕為止,就可圈定一個范圍,然后點擊打開或關閉,就可以對屏幕進行開關操作, 用來打開關閉屏幕電源。
4、屏幕選擇:對要進行操作的屏幕進行選擇,單個屏幕直接用鼠標點擊,多個屏幕用鼠標左鍵進行(由左上角向右下角)框定,之后就可以對已選定的屏幕進行操作了。
液晶拼接屏控制軟件
5、單屏和拼接:如果進行屏幕的拼接,應先框定要拼接屏幕的范圍,之后點擊拼接,就可以拼接成需要的模式。如果想要取消拼接,則單個點擊以放大的屏幕,再點擊拼接,則可還原為單屏顯示。
