液晶拼接大屏方案可行性分析
閱讀【1283次】 日期【2018-06-11】
我們也可根據客戶的不同需求,打造個性化系統,提供不同的實施方案和技術支持,液晶拼接墻采用了硬件與軟件結合的方式來實現拼接。軟件操作方便易用。用戶只須經過簡單培訓,即可操作。
① 系統方案確定前,可根據用戶要求來任意修改操作軟件所控制的不同模式。
② 硬件部分采用內置嵌入式板卡處理,信號無損耗,圖像處理速度快。
③ 用戶不需要支付軟件費用,總體成本較低。
④ 機柜體積小,重量輕,結構簡單緊湊,同時也提高了系統的穩定性和可靠性。

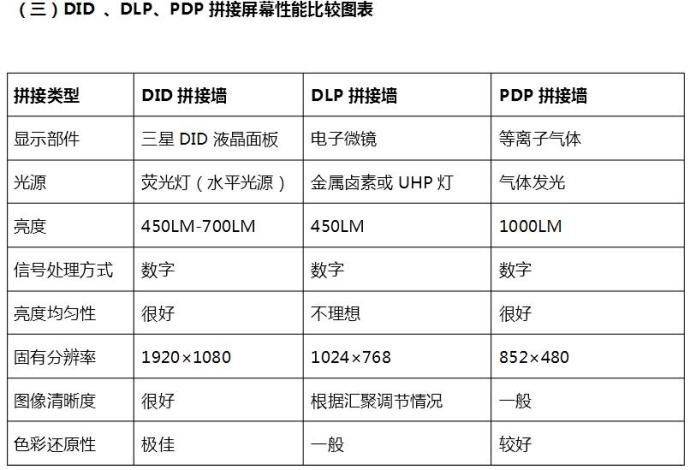

一).DID與等離子(PDP)拼接屏幕的對比
1、長時間使用無屏幕灼傷現象
等離子(PDP)的發光原理是在真空玻璃管中注入惰性氣體或者水銀氣體,利用加電壓方式,使氣體產生等離子效應,該顯示技術不適合長期連續不間斷工作的顯示系統。DID 發光原理主要依靠液晶分子的特性,即使長時間顯示固定畫面也不會出現灼傷,時刻保持著 鮮艷、真實的色彩和豐富的畫面表現力。
2、分辨率遠高于等離子(PDP)拼接屏幕
等離子(PDP)拼接屏幕單元分辨率一般為852×480,而液晶(DID)大屏幕拼 接單元高達1920×1080。
3、等離子拼接方式亮度高、對比度大
等離子拼接屏幕比液晶拼接單元亮度高、對比度大,但目前液晶(DID)大屏幕拼接單元亮度已達700CD/㎡,對比度達3000:1,已充分滿足視頻監控,生產調度、信息處理的要求。
4、能耗、發熱量遠小于等離子(PDP)
液晶(DID)拼接單元相對于等離子(PDP)拼接屏幕功耗更低,發熱更小,等離子(PDP)過高的發熱量極容易使驅動電極受損,從而導致屏幕出 現水平/垂直的壞線,從而無法繼續正常觀看。
5、安裝設計方面相當于等離子(PDP)拼接屏幕方便、美觀 液晶(DID)拼接單元重量上遠比同尺寸的等離子拼接單元輕,安裝也極為方便,迅速。
6、使用環境不受地域限制 等離子(PDP)氣體自發光的工作原理,會輻射出紫外線;且由于機器內外氣壓差的變化(PDP)在海拔高于2000米的地區無法正常工作,但是液晶(DID)使用環境不受地域限制且安全穩定。江蘇拼接屏液晶拼接屏

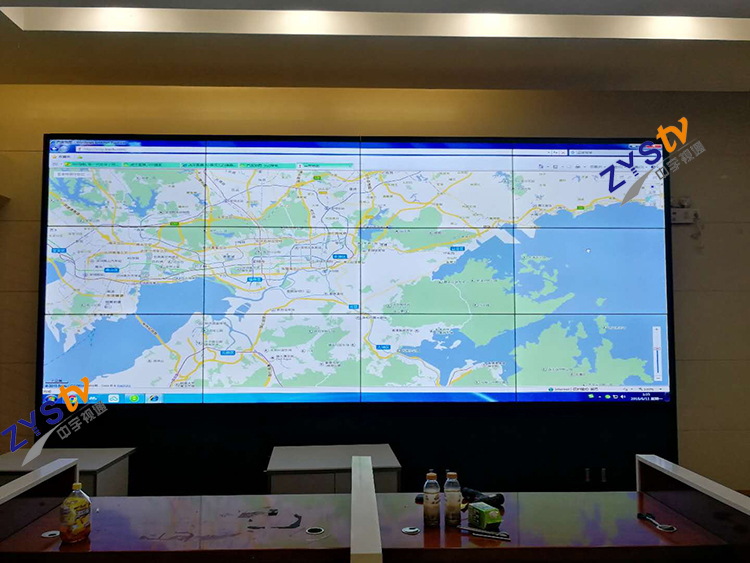

此方案中,液晶拼接墻拼接可任意組合(M×N),我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和應用要求,選擇合適的產品和拼接方式,提出具體實施方案,滿足系統的應用需求。
同時,我們將根據客戶對輸入信號的要求,選擇不同的圖像處理系統,實現VGA、復合視頻、S-VIDEO、YPbPr或DVI信號輸入,滿足不同使用場合,不同信號輸入的需求。
以46〞超窄邊4行×9列拼接墻舉例,根據不同信號的輸入,可實現多種不同的視頻信號拼接方案,如下:
A:一種信號輸入顯示:每屏AV(如攝像機)視頻輸入,分屏或拼接顯示;
B:二種信號輸入顯示:AV(如攝像機)視頻輸入、VGA(如電腦或DVR等)視頻輸入,分屏或任意切換拼接顯示;
C:三種或多種信號輸入顯示:AV(如攝像機)視頻輸入、VGA(如電腦或DVR等)視頻輸入、HDMI(如高清攝錄機等)視頻輸入、YPBPR分量(如影碟機等)視頻輸入,分屏或任意切換拼接顯示;
通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、各種信號的切換等。
二).DID與DLP屏幕性能對比:
1、液晶屏DID可視角度遠遠大于背投(DLP)拼接屏幕
DLP背投拼接屏幕單元的可視角度一般為水平130度,垂直110度,而目前液晶DID大屏幕拼接單元可視角度已高達水平178度,垂直178度。
2、DID液晶屏連續穩定運行時間遠遠大于背投(DLP)拼接屏幕
一般DLP拼接顯示墻燈泡壽命是1000-8000個小時,DID屏幕可保證連續運行60000 小時,接近DLP工作時間的十倍。
3、液晶屏DID亮度均勻遠遠高于背投(DLP)拼接屏
背投DLP拼接屏顯示亮度隨著燈泡的老化不斷變低,由于每臺DLP機器燈泡老化程度的不同,因此很難保證屏幕的亮度統一, 而液晶屏DID大屏幕拼接單元老化極其緩慢,從 而有效的保持了亮度的高度統一。
4、液晶屏DID拼接接縫相對背投(DLP)拼接屏幕較大
背投DLP拼接屏幕接縫一般為2mm,液晶DID大屏幕拼接單元目前最窄單邊邊框僅為2.4mm,雙邊最窄5.5mm。
5、液晶屏DID安裝設計方面相對背投(DLP)拼接屏幕較大
背投DLP拼接屏幕整機體積較大、極為笨重、安裝不便。DLP背投拼接一般有兩種:屏幕玻璃幕和屏幕樹脂幕,玻璃幕平整度較好,但對使用環境要求很高,需要固定的溫度和 適度環境,樹脂幕由于是軟幕,基本上沒有平整可言,有些通過增加一塊光學玻璃來達到較 好平整度,但這以犧牲了屏幕亮度和對比度為代價。DID液晶拼接屏的整機墻體美觀, 整體結構緊湊,液晶屏DID墻體平整度遠遠高于背投DLP拼接屏幕。
