各種視頻監控上墻方案的比較

閱讀【1321次】 日期【2017-03-15】

      視頻監控系統普及的今天,幾乎沒人愿意每天盯著小小的電腦監視器,且顯示的視頻路數無法滿足實際要求,因此,搭建一個可以集中監控的電視墻環境,幾乎成了每個監控項目都必須要解決的問題。那么,針對市場上五花八門的視頻監控上墻解決方案,我們來做一番比較。

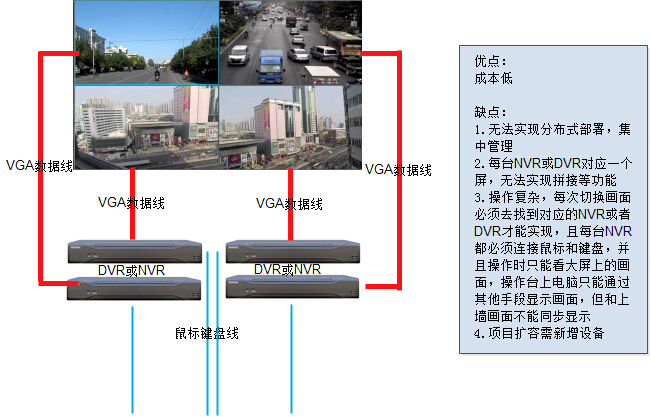

方案1、一使用 DVR 、NVR 直接顯示上墻

      不得不說,這種辦法是成本最低廉的,但這里有不少限制:
      無法實現分散點的集中上墻。譬如連鎖經營的酒店,如果我在總部建立一個集中上墻的環境,這個就很麻煩了。這里面要考慮的地方非常多,包括網絡環境、映射、帶寬、碼流等。

      不能隨意控制,要控制只能去操作那個DVR。如果一臺DVR上設置好了16路攝像機,當你想控制某個畫面時,你還得記住它在哪個DVR上,然后到那個DVR上去操作鼠標。

      布局環境上的影響非常大。譬如專業的上墻環境,放置設備的機柜在電視墻后面,而需要用電視墻前面的操作臺坐席來控制大屏。這個時候,用這個辦法顯然就很麻煩了,因?yàn)槟悴豢赡馨袲VR放在大屏后,而拖了好多個長長的鼠標線到操作臺坐席上。


方案2、一使用模擬矩陣

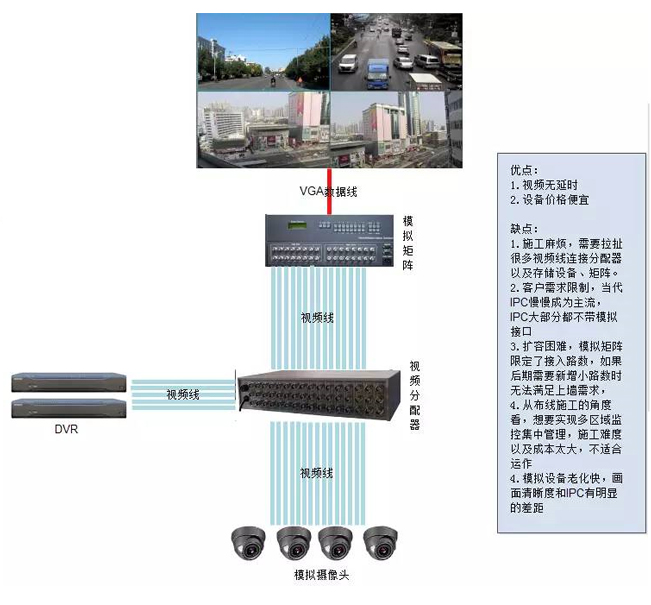

      常見的結構圖如上,這種應用場景下,應該說是一種專業上墻辦法了。大家可以看出,雖然模擬矩陣本身不貴,但要使用大量的視頻線,甚至光端機,而且必須要從攝像機所在位置拉線到中心來,這個施工成本會非常高。更重要的一點是,這種辦法更適合模擬攝像機和DVR,但高清網絡時代,大部分IPC根本沒有視頻輸出,那么這種辦法就會陷入死局,這也是傳統的模擬矩陣廠商在高清時代碰到的一個最大挑戰。


方案3、一使用解碼器

      解碼器真是一個很虛幻的概念,目前市場上,99%的解碼器都是由DVR/NVR底板做成的,甚至連程序都不變,幾乎都沒有獨立的SDK協議。這樣來看,使用解碼器的方案其實和第一種使用DVR和NVR的方案沒有根本區別,這種情況下,它的優劣點也非常清楚了,這里就不贅述了。


方案4、一使用數字矩陣

      數字矩陣是一款將前端數字視頻信號進行解碼上墻的中高端解碼設備,其信號的輸入端為千兆網口,輸出端為標準的VGA/DVI/HDMI視頻接口,可直接連接顯示屏,也可連接拼接控制器。它除了擁有模擬矩陣和解碼器的全部功能之外,還具有更多的功能和更強的解碼能力??梢灾С植煌瑥S商的DVR、DVS、IPC、NVR設備同時解碼上墻,并具有視頻切換、畫面分割、畫面拼接、輪循顯示、云鏡控制、錄像回放、報警聯動等功能,它的優勢有:

·兼容性好

  通過插件技術,利用私有協議或SDK,能完美兼容不同廠商的各種DVR、DVS、IPC、NVR等前端數字視頻設備

·支持畫面拼接

  采用先進的軟拼接技術,無需再額外配置拼接控制器、拼接矩陣或拼接盒,只要通過鼠標點擊,就可輕松實現2*2、2*3、3*3、3*4等多屏拼接,既方便,又節省成本。

·報警聯動上墻

  結合銳眼專用視頻聯動報警主機或第三方網絡型報警主機,可實現視頻聯動報警上墻,對前端有報警信號產生的關聯攝像頭的視頻進行彈窗上墻顯示,并用聲音和顏色提醒用戶。

·支持更多的輸入

  不同于普通數字矩陣只有幾十路的輸入限制,由于采用“平臺+數字矩陣”的組合,支持128路、256路或更多的視頻輸入,能滿足各種上墻規模項目的需要。

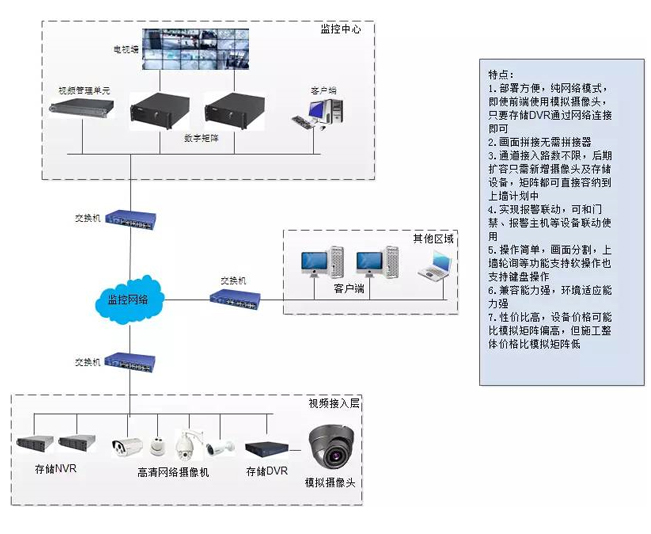

     常見的應用示意圖如下:

幾種解碼方式的比較

通過對以上幾種上墻方案的分析,我們制作了一個對比表,具體如下:


DVR/NVR 上墻

解碼器上墻

模擬矩陣上墻

數字矩陣上墻

畫面實時性

同左

優

單屏多畫面

能4,9,16畫面分割

同左

只能單畫面

能4,9,16,

25,36畫面分割

多畫面質量

可能9畫面或者16畫面時,

就已經子碼流了,畫面效果差

同左

無法多畫面

根據技術來,銳虎的數字矩

陣可做到16畫面都是主碼流

遠程操作

不能

同左

用軟件或者鍵盤,涉及到和

平臺軟件的對接,非常麻煩

銳虎數字矩陣可視化

遠程操作或者鍵盤操作

多屏

不支持,一臺設備就支持一個屏

同左

支持

一臺矩陣可支持

4、6、8、12屏

多屏擴展性

只能增加設備

同左

不方便,買好了矩陣,

多少輸出就是多少輸出

銳虎數字矩陣可任意多臺

矩陣級聯成更多屏電視墻

輸入

一臺最大支持16路

同左

不方便,買好了矩陣,

多少輸入就是多少輸入

任意無限

操控性

非常不方便,只能一對

一的到DVR上去從操作

同左

和軟件對接都很難,所以

常規下,矩陣操作和平臺

軟件是分開的

極其優秀,銳虎有完整的

平臺和矩陣,遠程操作,

用PC操作,用鍵盤操作皆可

支持地圖

不能

同左

不能

支持

支持回放

如果這個設備又錄像又

在用在上墻,這才可以

同左

不能

支持

支持報警播放

不能

同左

不能

支持

多廠家兼容

不能

同左

線都接不上,可能用不了

全部適合

應用場景

64路以下的局域網項目。其

中,DVR用在模擬攝像機上;

NVR用在高清攝像機上。

同左

局域相對集中的環境,

且必須全部是模擬攝像機

無論環境是集中還是分散,是幾十路還是幾千路,都可以。各種廠家,無論高清還是模擬環境,還是混雜環境,都適合

價格

同左

中等
