大屏拼接系統中矩陣與液晶拼接屏的連接方法
閱讀【8937次】 日期【2018-08-03】

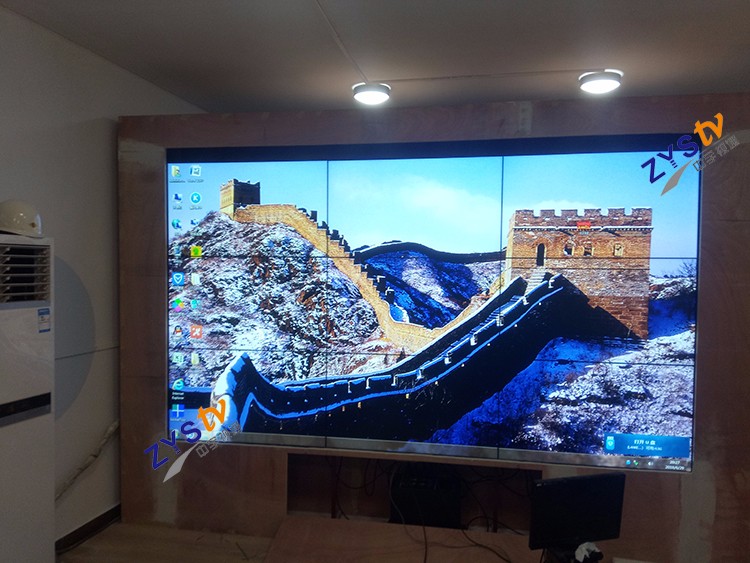

隨著液晶拼接屏的使用越來越廣,很多用戶對矩陣與液晶拼接屏的連接方法仍是一知半解,下面中宇視通科技為您具體的介紹一下矩陣與液晶拼接屏的連接辦法。
1.周邊設備:一套完好的液晶拼接屏系統還需求有各類線材、每一種線材的數量都與拼接屏的數量相同。除了線材外還需求有配套的支架、通常是依據用戶的需求進行定制,常見的有前液壓保護支架、壁掛支架、落地支架和落地機柜等多種可供用戶挑選。
2.信號源:關于畫面上拼接屏的信號源沒有什么約束和限制,可以從液晶拼接屏的拼接效果來看、主張信號源的信號質量及分辨率高一些的,一般挑選VGA信號、此外HDMI和DVI這兩種數字信號也是不錯的挑選。
3.拼接屏:一般的拼接屏就那幾種2×3、3×3、3×4、4×4、4×6等,那么這些大屏拼接后的接口就是6、9、12、16、24,此外、購買拼接屏的時分需求留意的是液晶拼接屏一定要含有內置的拼接屏處理器、并且還需求配套1個拼接處理器的軟件、這種處理器的作用是完結各個屏之間圖畫的拼接。
4.矩陣:拼接屏處理器能夠完成畫面的交融功能、但是無法顯現視頻切換的功能,因而還需要再裝備一個矩陣來完成這樣的切換功能、矩陣的接口類型要看信號源及大屏的接口,矩陣輸入端的數量要看信號源的個數、矩陣輸出端的巨細要看拼接屏的巨細,可是矩陣的輸出端口一定要大于或等于拼接屏的一切接口數量。
矩陣與液晶拼接屏的連接辦法:
1.信號源輸出接矩陣的輸入端;
2.矩陣的輸出端接液晶拼接屏的每塊屏;
3.拼接屏中每塊屏之間用RS-232線(或網線)串聯起來;
4.拼接屏之間串聯的RS-232線(或網線)銜接完最終一個屏后輸出來銜接操控電腦;
5.矩陣的RS-232串口相同用RS-232線銜接操控電腦;
6.控制電腦上安裝拼接屏處理器軟件、將矩陣協議寫入拼接屏控制軟件。
