細述十大監控室液晶拼接屏設備安裝注意事項
閱讀【1315次】 日期【2018-08-02】

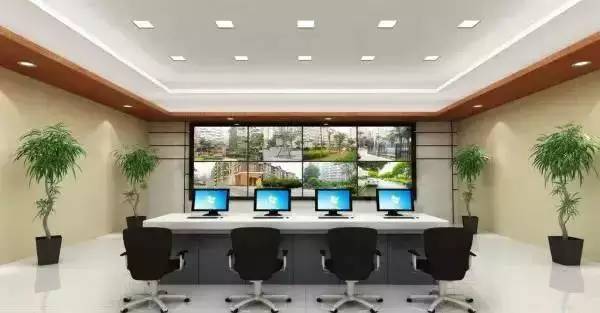

今天中宇視通小編通過10幾年行業經驗跟大家來談?wù)?,監控室拼接屏設備安裝需要注意的事項如下:
(一)控制臺、機柜(架)安裝位置應符合設計要求,安裝應平穩牢固、便于后期維護。機柜(架)背面、側面離墻凈間隔應符合維修要求。
(二)在多個機柜并行排列的時候,前面板需在同一個平面上同時平行于基準線,前后差距需小于3MM;兩個機柜中間的縫隙需小于3MM。對于相互不間隔而排成一列的設備,面板的前后差距需小于5MM。
(三)機柜內部的設備和硬件安裝,應在機柜定位并加固完畢后進行,安裝在機柜內部的設備需端正和牢固。
(四)機架上用以固定的螺絲、墊片、彈簧墊圈都應該按照要求,固定緊實、不得遺漏。
(五)保證監控室內拼接屏電源火線、零線、地線按照規范連接。
(六)控制室內拼接屏所有線纜應根據設備安裝位置設置電纜槽和進線孔,排列、捆扎整潔、編號、并有永久性標志。
(七)采用地槽或者墻槽時,所有電纜需從機柜、控制臺的底部引入,根據電纜所去方向?qū)㈦娎|理直,根據電纜排列次序放入槽內;拐彎處應符合電纜曲率半徑的要求。電纜離開控制臺和機柜時,應在距離起彎點10MM處成捆空綁起來,每隔100MM~200MM根據電纜的數量應空綁一次。
(八)控制設備的工作環境安保系統的設備均要求安裝在清潔的空調室內,并要求安裝在19"機架上,監控攝像頭所有控制、顯示、記錄等終端設備的安裝應平穩,方便操作。其中監控用拼接屏應避免外來光直射,當不可避免時,應采取避光措施。在控制臺、機柜(架)內安裝的設備應有通風散熱措施,內部接插件與設備連接應牢固。
(九)拼接屏的安裝位置需要使屏幕能不受到外來光線的直射。如果出現無法避免的直射光時,應增加遮光罩,以此達到遮檔的效果。
(十)需要操作面板的設備,應安裝在便于操作的位置。
