你知道視頻分配器，畫面分割器，矩陣各自的作用都是什么嗎？今天中宇視通就為大家詳細的介紹下它們各自的區別。

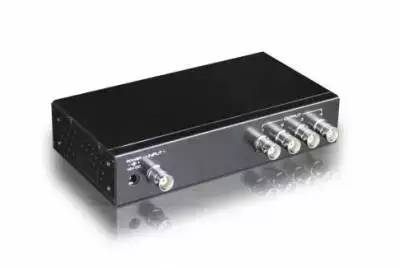

視頻分配器
視頻分配器是一種把一個源平均分配成多路視頻信號的設備。

一路視頻信號對應一臺監視器或錄像機，若想一臺攝像機的圖像送給多個管理者看，建議選擇視頻分配器，因?yàn)椴⒙?lián)視頻信號衰減較大，送給多個輸出設備后由于阻抗不匹配等原因，圖像會嚴重失真，線路也不穩定。



視頻分配器除了阻抗匹配，還有視頻增益，使視頻信號可以同時送給多個輸出設備短距離而不受影響,從而一定程度上保證視頻傳輸?shù)耐剑珜τ陂L距離同軸電纜的傳輸?shù)姆种]有實際性的效果。

比如，前端攝像機采集來的視頻信號通過視頻分配器可以接入中心矩陣的同時，再接入硬盤錄像機或顯示設備等。視頻分配器通常有1路輸入2路輸出（即1進2出）、1進4出、1進8出等等。常見的視頻分配器還有4入8出，16入32出等多種型號。

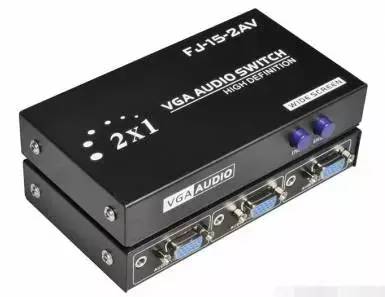

視頻切換器
電視監視系統顯示部分包括視頻切換器、監視器引。視頻切換器的作用是對系統傳輸?shù)膱D像信號進行切換、重復、加工和復制。它可以對多路視頻信號進行自動或手動控制，使一個監視器能監視多臺攝像機信號。

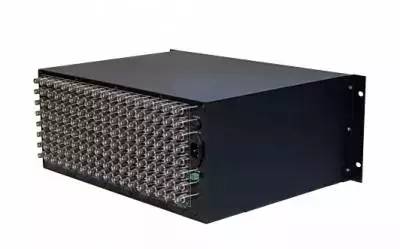

視頻矩陣
視頻矩陣是指通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，一般情況下矩陣的輸入大于輸出即m>n。有一些視頻矩陣也帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣。目前的視頻矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。視頻矩陣一般用于各類監控場合。

如果你有70個攝像機，可是只有7臺監視器，那么矩陣可以讓你的監視器循環顯示出70個攝像機畫面輪巡功能。

簡短地說，矩陣主機主要是配合電視墻使用，完成畫面切換的功能。但是常見的矩陣一般輸入（接攝像機）是16的倍數，輸出（接監視器）是4的倍數；美國AD矩陣是視頻切換矩陣的鼻祖，業界第一臺視頻切換矩陣就出自AD，到目前為止，市場上的模擬視頻切換矩陣基本上還是參照AD矩陣的電路設計和架構。




模擬視頻矩陣的輸入設備：監控?cái)z像機、高速球、畫面處理器等很多個設備，顯示終端一般監視器，電視墻，拼接屏等（通常視頻矩陣輸入很多，一般幾十路到幾千路視頻，輸出比較少一般2-128個顯示器；例如64進8出，128進16出，512進32出，1024進48出等）。

會議中常用到是AV矩陣、VGA、RGB矩陣、HDMI矩陣、DVI矩陣一般的輸入設備：攝像頭、DVD 、VCR、實物展臺、臺式電腦以及很多的筆記本信號等，而顯示設備：投影機、等離子、拼接屏、大屏幕顯示等（通常輸入和輸出基本差不多，也不會太大；例如8進8出、16進8出、16進16出）。

視頻矩陣，就是將視頻圖像從任意一個輸入通道切換到任意一個輸出通道顯示。一般來講，一個M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。即任意的一個輸入和任意的一個輸出。

畫面分割器
畫面分割器，又稱監控用畫面分割器，有4分割、9分割、16分割幾種，可以在一臺監視器上同時顯示4、9、16個攝像機的圖像，也可以送到錄像機上記錄。 四分割是最常用的設備之一，其性能價格比也較好，圖像的質量和連續性可以滿足大部分要求。九分割和十六分割價格較貴，而且分割后每路圖像的分辨率和連續性都會下降，錄像效果不好。 另外還有六分割、八分割、雙四分割設備，但圖像比率、清晰度、連續性并不理想，市場使用率很低，大部分分割器除了可以同時顯示圖像外，也可以顯示單幅畫面，可以疊加時間和字符，設置自動切換，連報警器材等。






畫面分割器的作用顧名思義就是將監視器的整個畫面分割，以便于在同一屏幕上可以同時監視多路攝象機提供的不同畫面，一般有四、六、八、九、十二、十六畫面分割器，它也是有源的，將輸入的N路信號整合成N等份分割的一幅畫面提供給監視器，我們就可以在監視器的屏幕上看到N個小畫面了。

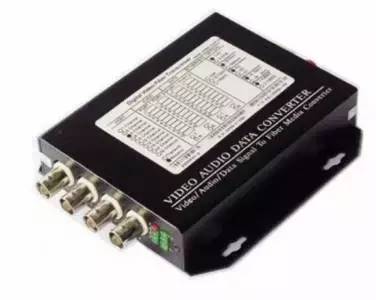

延長器
延長器是用來延長信號的器件，通常用于長距離直連線材無法滿足傳輸要求的情況，一般是為了確保信號長距離無衰減的傳輸而設計，因此多是有源的。

延長器一般分發送端和接收端，發送端負責完成信號獲取和壓縮的作用，接收端負責完成信號的解碼和端口分配。為了使信號能夠達到最好的質量，在獨立供電的設備端一般會有增益或者其它參數獨立調節的旋鈕。發送和接受端之間可以是同軸電纜，雙絞線（網線），甚至是光纖等等，根據設備應用而不同。
